CV520
コンパクト フルHDカメラ (IP＆3G-SDI)
特長
Marshall CV520カメラは、耐久性とデザイン性に優れたアルミニウム合金ボディと柔軟な交換レンズを備え、優れたフルHDビデオ性能を実現する放送品質のPOVカメラです。新開発の Sony製センサーは、豊かな色彩と正確な映像、強化された低照度感度、洗練されたリモート調整・マッチング機能を提供し、市場で最もパワフルなPOVカメラとなっています。
用途：Micro CV520は、ライブ放送、制作、コンサート、企業ビデオ、地方議会、スポーツ中継、ニュース番組、リアリティ番組、eスポーツ、ライブパフォーマンス、防犯カメラ、航空宇宙など、画質、汎用性、耐久性が最重要視されるIP/3GSDIワークフローで同時に使用するのに適しています。
ソリッドステート画像の鮮明さ
当社の次世代カメラは、比類のない鮮明さとMarshallならではの柔軟性を備え、低照度環境下でも豊かな色彩のクリアなFHD画像を提供し、IPおよびプロフェッショナルSDIアプリケーションに対応します。

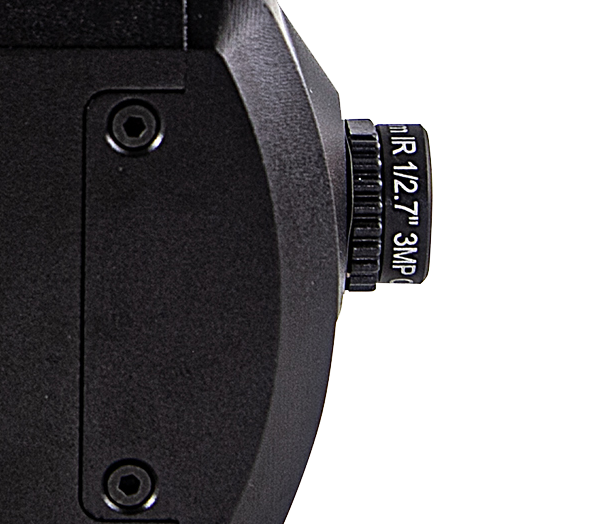

交換可能なM12レンズ
Marshall CV520カメラには、近距離から無限遠までピントを合わせられる高品質な4.0mm（水平視野角80°）単焦点レンズが付属しています。
Marshallは、制作、プロジェクト、用途ごとのニーズに合わせて、高品質なM12単焦点レンズとバリフォーカルレンズを幅広く取り揃えています。
耐久性、柔軟性、パワフル

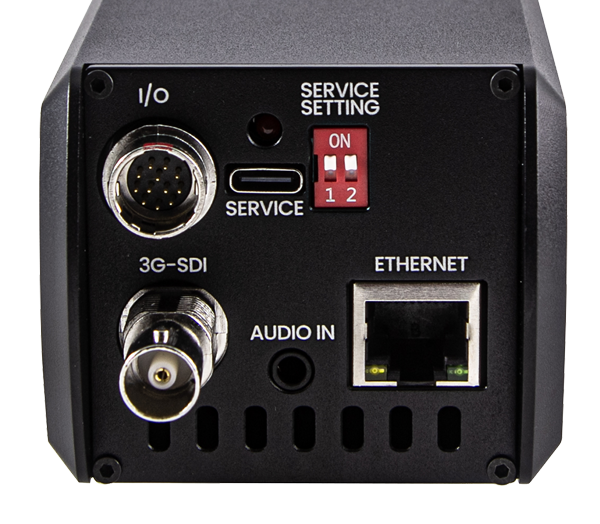

耐久性に優れたCV520の本体は、アルミニウム合金の塊から削り出されており、背面パネルにはコネクタ保護機能が備わっています。
CV520は優れた低照度感度を備え、厳しい照明条件下でも鮮明な画像を提供し、洗練されたリモート調整・マッチング機能も搭載しています。
放送パフォーマンス
Marshall カメラ部門は、Marshall の放送品質という伝統を受け継ぎ、信頼性、耐久性、柔軟性、そして何よりも手頃な価格を実現したカメラ製品の開発を継続しています。これらの製品には、業界パートナーにとって重要な機能セットが組み込まれています。
■2.12メガピクセル 1/2.86インチ FHDセンサー、CV-4704.0-3MPレンズ搭載。
■柔軟な交換式M12レンズマウント、水平視野角80°の4.0mmレンズ付属。
■3G-SDIとIPで最大FHD 1920 x 1080p60の同時出力に対応。
■RTSP、RTMP、SRTなどのストリーミングプロトコルに対応、H.264およびHEVCコーデックに対応。
■音声入力により映像出力に音声を埋め込み可能（IP出力には音声のみ埋め込み）。
■付属のブレークアウトケーブルに小型ジョイスティックを搭載し、OSDメニューに素早くアクセス可能。
■VISCA over RS485、VISCA over IP、カメラWeb GUIによるリモート調整に対応。
■付属の12VDC電源アダプターまたはCATケーブルによるPoE給電に対応。
■現場でのファームウェアアップデートが容易。
■産業規格1/4インチ-20マウント穴

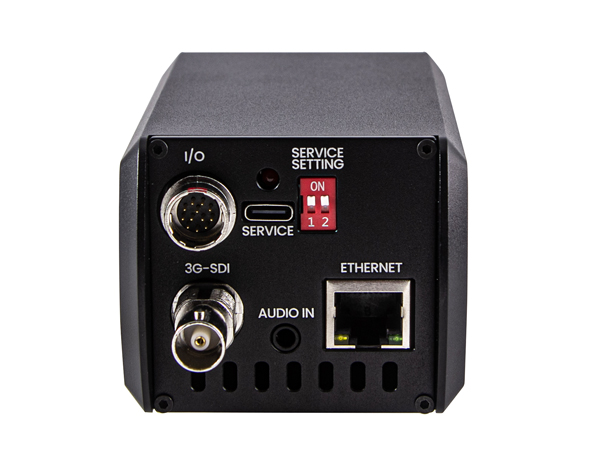

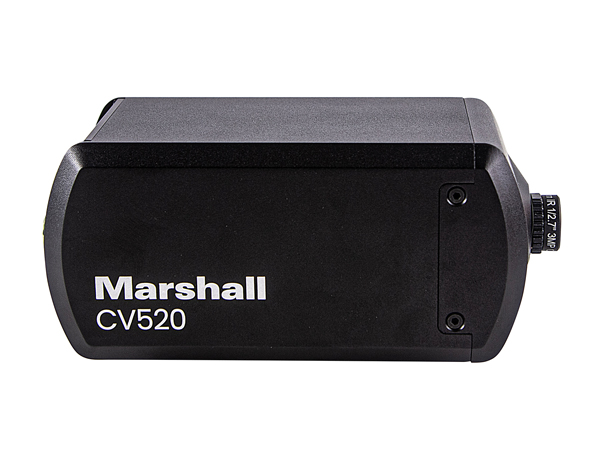

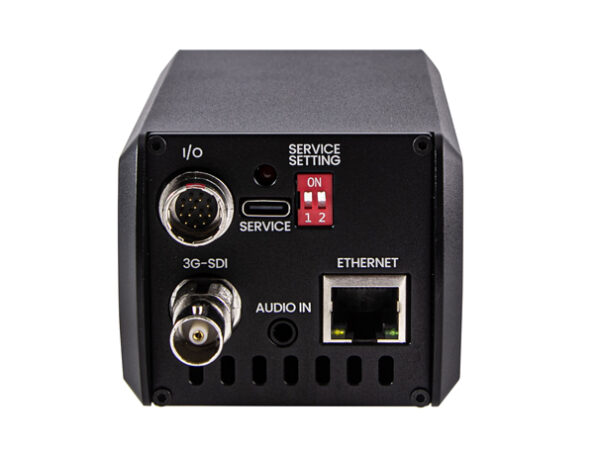

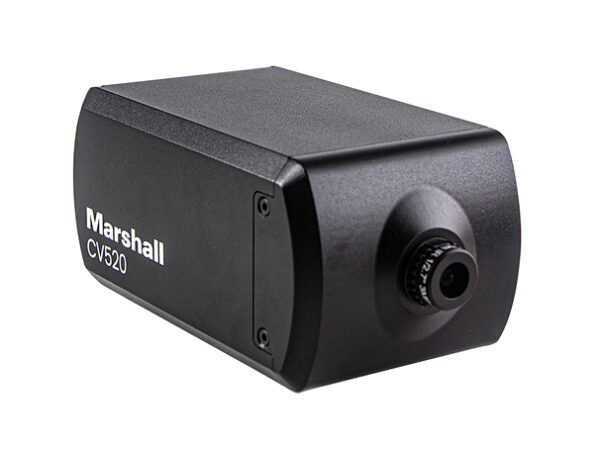

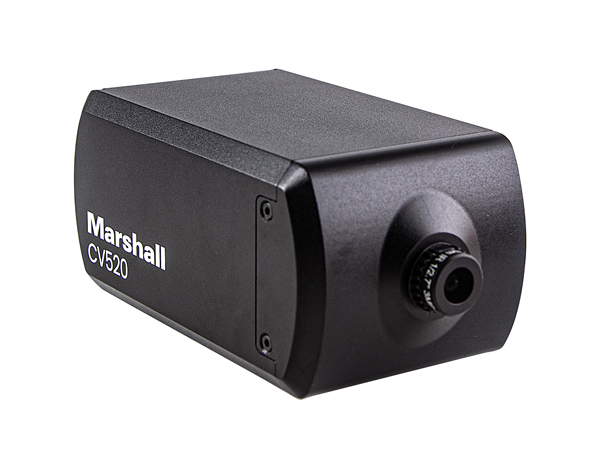

外観
動画
ハウツー
仕様
| 型番 | CV520 |
| コンパクト フルHDカメラ (IP＆3G-SDI) | |
| センサー | |
| イメージセンサー | 1/2.86型プログレッシブCMOSセンサー（約212万画素） |
| スキャンシステム | 16:9 プログレッシブ |
| 同期システム | 内部 |
| 有効画素数 | 1920(H) x 1080(V) |
| 最低照度 | 0.01Lux (Day), 0.005Lux (Night) |
| 光学 | |
| レンズ | M12 4.0mm |
| 機能 | |
| バックライト補正 | WDR, BLC |
| 露出 | Auto / Manual |
| ホワイトバランス | 自動／手動／屋内／屋外／ワンタッチ／自動追跡（ATW） |
| Day & Night システム | Day / Night:TDN(ICR) |
| 電子シャッター | 1/30~1/10000 |
| 機能 | 画像反転/反転、2D+3Dノイズリダクション、フリッカー防止 |
| イーサネット | |
| IPプロトコル | SRT, RTMP, RTSP |
| 映像エンコード形式 | H.264 / H.265（注：RTMPはH.264のみに対応します） |
| 映像出力 | |
| インターフェース | 3G-SDI, イーサネット |
| 出力解像度 | |
| IP | 1080p25/29.97/30/50/59.94/60, 720p25/29.97/30/50/59.94/60 |
| 3G-SDI | 1080p23.98/24/25/29.97/30/50/59.94/60, 1080i50/59.94/60, 720p25/29.97/30/50/59.94/60 |
| 音声入力 | |
| ラインレベル | 22.05kHz、44.1kHzのサンプリングレート |
| コントロール | |
| ネットワーク | Web GUI / VISCA over IP |
| ターミナルブロック | VISCA over RS485 |
| その他 | |
| 動作温度 | 0°C ~ 50°C |
| 電源入力 | 12VDC (10V ~ 13.5VDC) |
| 消費電力 | 12VDC: 3.12W, POE:TBD |
| 寸法 | 115.18mm(L) x 64mm(W) x 61mm(H) （レンズ含まず） |
| 重量 | 408.2 g |
レンズオプション
水平方向の視野角は概算値であり、仕様は変更される場合があります。
互換性のあるHD プライムレンズオプション（M12）
| 部品番号 | 説明と水平視野角 |
| CV-4702.3-3MP | 2.3mm、F2.2、3MP M12レンズ、水平視野角 = 126° |
| CV-4702.8-3MP-IR | 2.8mm、F2.6 3MP M12レンズ、水平視野角 = 102.7° ※CV-M12-RING-SETは別途購入が必要です。 |
| CV-4804.4-12MP | 4.4mm、F2.7、12MP M12レンズ、水平画角 = 68.1° |
| CV-4706-3MP-IR | 6.0mm、F2.4、3MP M12レンズ、水平視野角 = 52.2° |
| CV-4708.0-3MP | 8.0mm、F1.8、3MP M12レンズ、水平視野角 = 38.5° |
| CV-4712.0-3MP | 12.0mm、F1.8、3MP M12レンズ、水平視野角 = 24.9° |
| CV-4716.0-2MP | 16.0mm、F1.8、2MP M12レンズ、水平視野角 = 18.4° |
互換性のある8MPプライムレンズオプション（M12）
| 部品番号 | 説明と水平視野角 |
| CV4804-8MP（同梱） | 4.0mm F1.8 8MP M12レンズ – 74.1° |
| CV4808-8MP | 8.0mm F1.8 8MP M12レンズ – 37.8° |
| CV4812-8MP | 12.0mm F1.8 8MP M12レンズ – 25.3° |
互換性のある5MPプライムレンズオプション（M12）
| 部品番号 | 説明と水平視野角 |
| V-555.0-5MP-VIS-IR M12 | 5.0mm F2.0 5MP M12レンズ – 67.3° |
| V-557.6-5MP-VIS-IR M12 | 7.6mm F2.0 5MP M12レンズ – 43.1° |
互換性のあるHDバリフォーカルレンズオプション（M12）
| 部品番号 | 説明と水平視野角 |
| CV-2812-3MP | 2.8～12mm、F1.4、3MPバリフォーカルM12レンズ 水平視野角 = 幅：D77.9°×H67.02°×V36.78° | 高さ：D56.5°×H49.04°×V27.36° |
| CV-0622-5MP | 6.0～22mm、F1.6、5MPバリフォーカルM12レンズ 水平視野角 = 幅：D39.16°×H33.69°×V18.72° | 奥行き：D23.16°×H20.2°×V11.36° |
※実際の視野角は、イメージセンサーの仕様やカメラの設計によって異なる場合があります。
オプション
ミニチュアカメラ用 オプション
CVM-6
CVM-20
カメラコントロールソフトウェア
1.カメラコントロールソフトウェアをダウンロードします。
2.USBからRS485 / RS422へのコンバーターを使用します（CV-USB-RS485）。
3.cat5または24AWGツイストペア線（別売）を使用してください。
4.カメラのRS485（+）端子からUSB / RS485コンバーターのT / R（+）にケーブルを接続します。
5.カメラのRS485（-）端子からUSB / RS485コンバーターのT / R（-）にケーブルを接続します。
6.USB / RS485コンバーターからのUSBケーブルをラップトップまたはコンピューターのUSBポートに接続します（ComPort＃に注意）。
7.CamControlプログラムを開き、シリアルポートを使用する対応するComPort＃に一致させます。
8.CamControl ProgramでBaudrateを選択し、Camera OSDMenuのDISPLAYCONTROL> BAUDRATEで一致させます。
9.CamControlプログラムでCameraAddressを選択し、[ DISPLAY CONTROL]> [ CAMID ]の[ CameraOSDMenu]で一致させます。
10.CamControlプログラムで開くを選択します。
11.CamControlプログラムの右下にあるMENUを押して接続をテストします-OSDメニューがビデオ信号に表示されます。
12.OSDメニューを使用せずにコマンドを送信することもできます。
