CV574-WP
全天候型 UHD カメラ (NDI HX3)
特長
CV574-WPは、耐久性に優れたアルミニウム合金ボディに、耐候性ブレークアウトケーブルと交換レンズを備え、3840 x 2160p60の解像度で8.46メガピクセルの優れた1/2.8インチUHDセンサーを搭載し、4Kビデオ品質のストリーミングを実現します。
UHDセンサーは、低照度感度の向上と、悪天候や汚れた環境下でも洗練されたリモート調整・マッチング機能により、豊かで色精度の高い映像を提供します。
用途：Micro CV574-WPは、ライブ放送、制作、コンサート、企業ビデオ、集会、スポーツ中継、ニュース番組、リアリティ番組、eスポーツ、ライブパフォーマンスなど、悪天候下でも画質と汎用性が最優先される屋外ストリーミングネットワークワークフローでの使用に適しています。
あらゆる環境で4Kストリーミング
この次世代型全天候型カメラは、低照度下でも鮮明なUHD画像を豊かで正確な色彩でストリーミング配信でき、完全な暗闇の中でも赤外線波長を捉えることができるナイトモードへの切り替えも可能です。

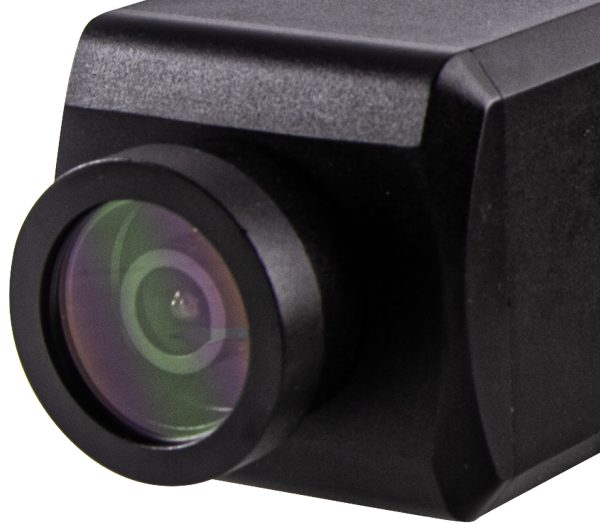

交換可能なM12レンズ
Marshall CV574カメラには、高品質な4.0mm単焦点レンズが付属しており、あらゆる天候条件下でもピントを維持する全天候型レンズカバーで保護されています。Marshallは、制作、プロジェクト、または用途の特定のニーズを満たす、高品質なM12単焦点レンズを幅広く取り揃えています。
安全、耐久性、柔軟性

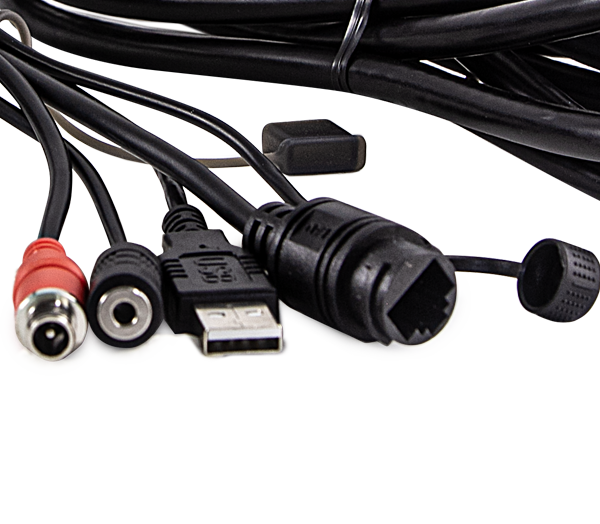

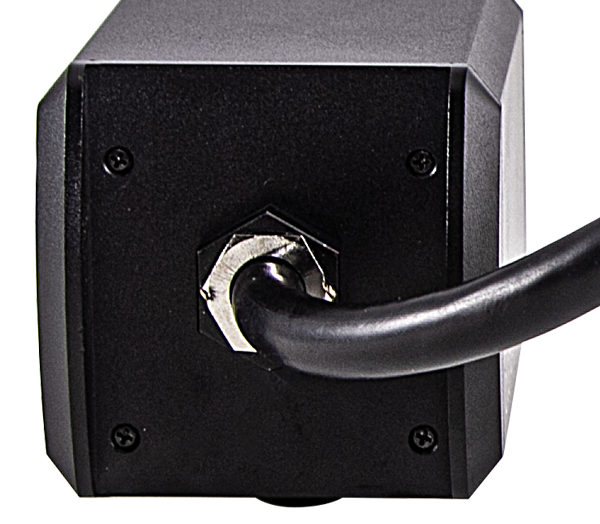

耐久性に優れた全天候型CV574-WP本体は、アルミニウム合金の塊から削り出されており、あらゆる条件下で確実な接続を可能にする3mのブレークアウトケーブルを備えています。本体には工業規格の1/4インチ-20取り付け穴があり、あらゆる用途において簡単かつ確実に設置できます。
安全な接続
内蔵オーディオ入力により、音声をビデオ出力に直接埋め込むことができ、制作ワークフローを効率化できます。カメラは、VISCA over IPによるリモート調整およびマッチングオプションに加え、直感的なWebベースのGUIにも対応しています。付属の12V DC電源アダプター、またはCATケーブル1本によるPoE（Power over Ethernet）給電に対応しており、設置も簡単です。
■846万画素 1/2.8インチ UHDセンサー
■IP67準拠の防塵防滴性能
■交換可能なM12レンズマウントには、水平視野角77°の高品質4.0mmレンズが付属。
■IP経由で最大UHD 3840 x 2160p60の映像出力に対応（注：NDI HX3は1080p50/60のみ対応）。
■NDI HX3/HX2, RTSP, RTMP, SRTなど、H.264およびHEVCコーデックに対応した複数のストリーミングプロトコルに対応。
■映像出力への音声埋め込み用オーディオ入力。
■VISCA over IPおよびカメラのWeb GUIによるリモート調整が可能。
■付属の12VDC電源アダプターまたはCATケーブル経由のPoEで給電。
■現場でのファームウェアアップデートが容易。

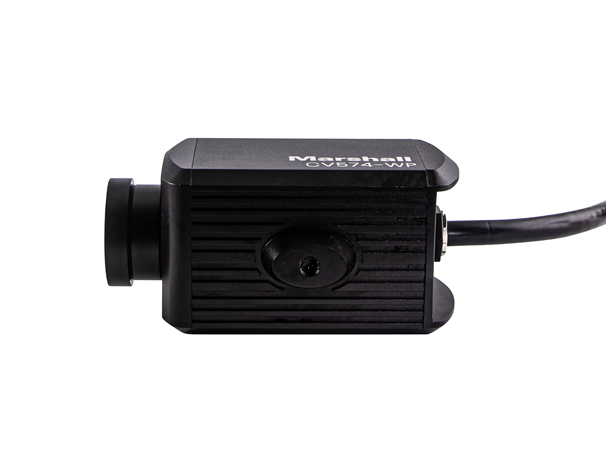

■産業規格1/4インチ-20マウント穴

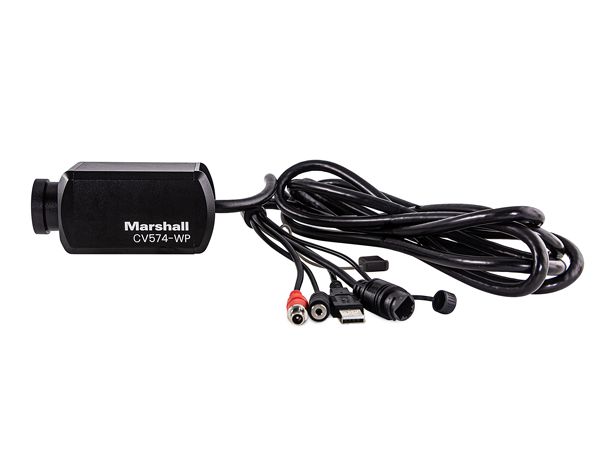

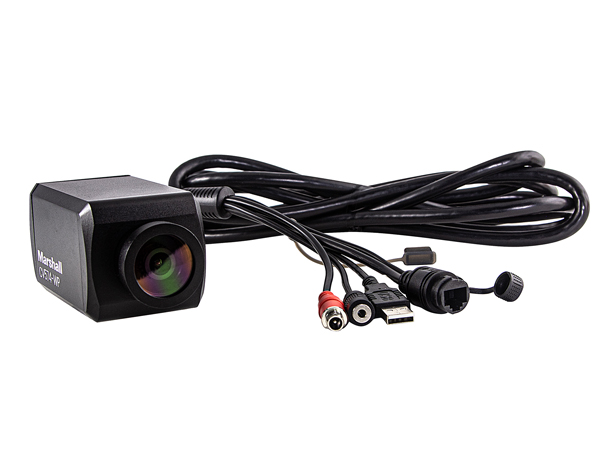

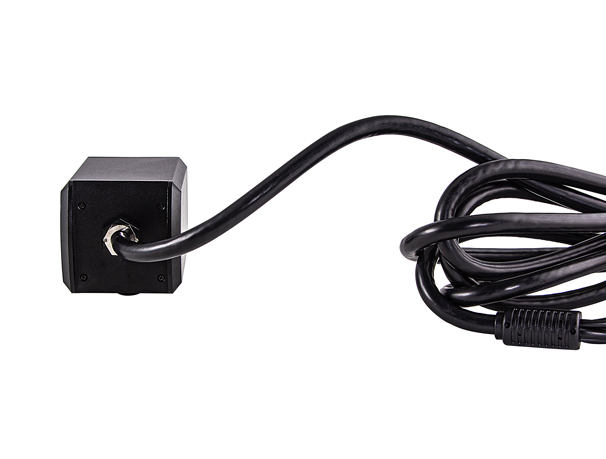

外観
動画
ハウツー
仕様
| 型番 | CV574-WP |
| 全天候型 UHD カメラ (NDI HX3) | |
| センサー | |
| イメージセンサー | 1/2.8型プログレッシブCMOSセンサー（約846万画素） |
| スキャンシステム | 16:9 プログレッシブ |
| 同期システム | 内部 |
| 有効画素数 | 3840(H) x 2160(V) |
| 最低照度 | 0.5Lux (Day), 0.01Lux (Night) |
| 光学 | |
| レンズ | M12 4.0mm |
| 機能 | |
| バックライト補正 | WDR, BLC |
| 露出 | Auto / Manual |
| ホワイトバランス | 自動／手動／屋内／屋外／ワンタッチ／自動追跡（ATW） |
| Day & Night システム | Day / Night:TDN(ICR) |
| 電子シャッター | 1/30~1/10000 |
| 機能 | 画像反転/反転、2D+3Dノイズリダクション、フリッカー防止 |
| イーサネット | |
| IPプロトコル | NDI|HX2, NDI|HX3, SRT, RTMP, RTSP |
| 映像エンコード形式 | H.264 / H.265（注：RTMPはH.264のみに対応します） |
| 映像出力 | |
| インターフェース | イーサネット |
| 出力解像度 | |
| IP | 2160p25/29.97/30/50/59.94/60, 1080p23.98/24/25/29.97/30/50/59.94/60, 720p25/29.97/30/50/59.94/60 |
| NDI|HX2 | 2160p25/29.97/30/50/59.94/60, 1080p23.98/24/25/29.97/30/50/59.94/60, 720p25/29.97/30/50/59.94/60 |
| NDI|HX3 | 1080p50/60 |
| 音声入力 | |
| ラインレベル | 16kHz、32kHz、48kHzのサンプリングレート |
| コントロール | |
| ネットワーク | Web GUI / VISCA over IP |
| その他 | |
| 動作温度 | -10℃ ~ 50℃ |
| 電源入力 | 12VDC（10V～13.5VDC） |
| 消費電力 | 12VDC電源：5.625W、PoE電源：6.7W |
| 寸法 | 113.45mm(L) x 55mm(W) x 61mm(H) |
| 重量 | 748.4 g |
レンズオプション
純正レンズキャップを使用する互換性のあるHDプライムレンズ
| 部品番号 | 説明と水平視野角 |
| CV-4702.8-3MP-IR | 2.8mm、F2.6 3MP M12レンズ、水平視野角 = 102.7° ※CV-M12-RING-SETは別途購入が必要です |
互換性のある8MPプライムレンズオプション（M12）
| 部品番号 | 説明と水平視野角 |
| CV4804-8MP（同梱） | 4.0mm F1.8 8MP M12レンズ – 74.1° |
| CV4808-8MP | 8.0mm F1.8 8MP M12レンズ – 37.8° |
| CV4812-8MP | 12.0mm F1.8 8MP M12レンズ – 25.3° |
※水平視野角（AOV）は度数で表され、概算値です。
オプション
ミニチュアカメラ用 オプション
CVM-6
CVM-20
カメラコントロールソフトウェア
1.カメラコントロールソフトウェアをダウンロードします。
2.USBからRS485 / RS422へのコンバーターを使用します（CV-USB-RS485）。
3.cat5または24AWGツイストペア線（別売）を使用してください。
4.カメラのRS485（+）端子からUSB / RS485コンバーターのT / R（+）にケーブルを接続します。
5.カメラのRS485（-）端子からUSB / RS485コンバーターのT / R（-）にケーブルを接続します。
6.USB / RS485コンバーターからのUSBケーブルをラップトップまたはコンピューターのUSBポートに接続します（ComPort＃に注意）。
7.CamControlプログラムを開き、シリアルポートを使用する対応するComPort＃に一致させます。
8.CamControl ProgramでBaudrateを選択し、Camera OSDMenuのDISPLAYCONTROL> BAUDRATEで一致させます。
9.CamControlプログラムでCameraAddressを選択し、[ DISPLAY CONTROL]> [ CAMID ]の[ CameraOSDMenu]で一致させます。
10.CamControlプログラムで開くを選択します。
11.CamControlプログラムの右下にあるMENUを押して接続をテストします-OSDメニューがビデオ信号に表示されます。
12.OSDメニューを使用せずにコマンドを送信することもできます。
