V-ZPL Series

ズームピンホールレンズ

これらのレンズは、カメラを隠蔽しなければならない厳しい状況に最適で、4-20mmまたは10-50mmの任意の画角を提供します。最新の1/3インチ電子絞りカメラ用に設計されていますが、1/2インチカメラにも使用でき、4mmで最大120度の水平視野を提供します。

ピンホールの先端には、取り外し可能なプッシュオンキャップが内蔵されており、マウントサポートとしても機能し、メイン光学系を損傷から保護します。電動MZシリーズは、ズームモーターに7-12VDCで動作します。推奨電圧は9VDCです。

■4-20mm ズームまたは10-50mm ズームに対応。
■マニュアルまたはモーター駆動式コントロール。
■産業用およびセキュリティ用途に幅広く使用可能。
■高品質のガラスレンズ要素を採用。
■1/3 インチCCD 用 「CS」マウント対応。
■7-12VDC で動作可能。
■取り外し可能なプッシュオンキャップはマウントサポートとしても機能します。

型番	範囲	コントロール	F値	外径 × l

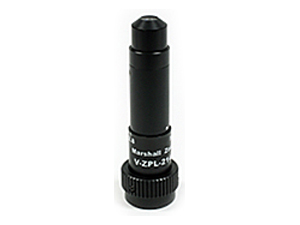

V-ZPL-214	2.8-14mm	マニュアル	f2.5@4mm*	0.79″ x 3.56″

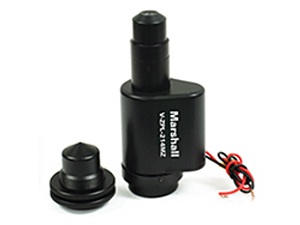

V-ZPL-214MZ	2.8-14mm	モーター駆動	f2.5@4mm*	0.79″ x 3.56″

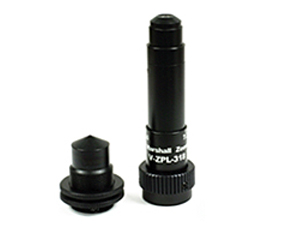

V-ZPL-318	3.6-18mm	マニュアル	f2.5@4mm*	0.79″ x 3.56″

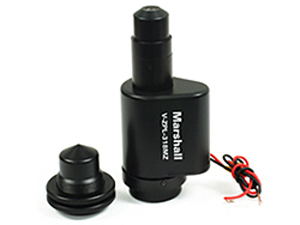

V-ZPL-318MZ	3.6-18mm	モーター駆動	f2.5@4mm*	0.79″ x 3.56″

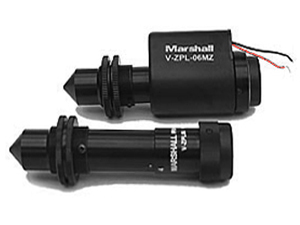

V-ZPL-06	4-20mm	マニュアル	f2.5@4mm*	0.787″ × 4″
V-ZPL-06MZ	4-20mm	モーター駆動	f2.5@4mm*	0.787″ × 4″

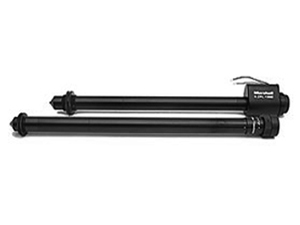

V-ZPL-12	4-20mm	マニュアル	f2.5@4mm*	0.787″ × 13″
V-ZPL-12MZ	4-20mm	モーター駆動	f2.5@4mm*	0.787″ × 13″

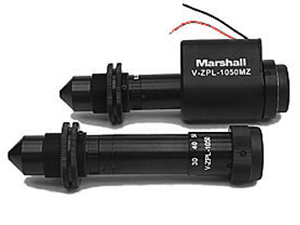

V-ZPL-1050	10-50mm	マニュアル	f2.5@10mm*	0.787″ × 4.5″
V-ZPL-1050MZ	10-50mm	モーター駆動	f2.5@10mm*	0.787″ × 4.5″

ハイテクズームピンホールレンズ

型番	焦点距離	画像センサー形式	マウント	対角線視野角	寸法

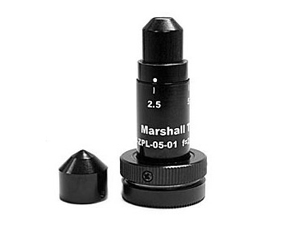

V-ZPL-05-01	2.5 – 10.0mm	1/4″	CS	2w = 84° ~ 25°	19 x 52mm

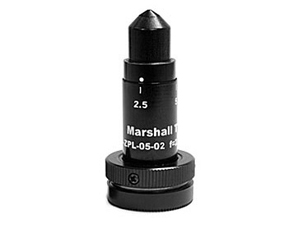

V-ZPL-05-02	2.5 – 10.0mm	1/4″	CS	2w = 84° ~ 25°	19 x 52mm

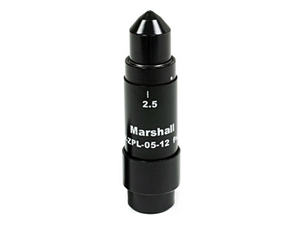

V-ZPL-05-12	2.5 – 10.0mm	1/4″	M12	2w = 84° ~ 25°	19 x 52mm
